FTIR ACCESSORIES · IN-SITU / REACTION CELL
In-situ & Reaction Cell Accessories
실험 조건에 맞는 Cell과 Sampling Geometry를 선택합니다.
Temperature · Gas / Flow · Pressure · Potential · Micro-area
In-situ FTIR에서는 하나의 특정 Accessory를 사용하는 것이 아니라, 시료 형태와 구현하려는 Reaction Condition에 따라 Measurement Geometry와 Cell을 선택하는 것이 중요합니다.
Powder Catalyst를 위한 DRIFTS, Solid Sample의 Transmission Reaction Cell, Liquid / Film을 위한 Heated·Flow ATR, Electrochemical Interface 및 Micro-area Heating 등 다양한 방식으로 FT/IR-X Series를 확장할 수 있습니다.
DRIFTS · Transmission Reaction Cell · Heated / Flow ATR · Electrochemistry · Microscope Heating
반응 원리와 Application이 궁금하신가요?
이 페이지는 Accessory 선택을 위한 Guide입니다. Temperature, Gas, Pressure, Potential 및 Time에 따른 실제 Reaction Monitoring 방법은 In-situ / Operando FTIR Analysis → 에서 확인할 수 있습니다.
ACCESSORY SELECTION
어떤 시료와 환경을 측정하시나요?
먼저 Sample 형태와 Reaction Environment를 확인하면 필요한 FTIR Accessory를 빠르게 좁힐 수 있습니다.
01
Powder Catalyst
Temperature + Reaction Gas 조건에서 Catalyst Surface 측정
→ DRIFTS Reaction Cell
02
Solid / Pellet
Temperature, Gas 또는 Pressure를 변화시키면서 Transmission 측정
→ Reaction Cell
03
Liquid / Film
Heating 또는 Liquid Flow 조건에서 연속적인 ATR 측정
→ Heated / Flow ATR
04
Electrode Interface
Potential 변화에 따른 Electrode Surface Species 측정
→ Electrochemical Cell
05
Micro-area
작은 영역을 Heating / Cooling하면서 Microscopic FTIR 측정
→ Microscope Stage
POWDER · CATALYST · GAS
1. DRIFTS Reaction Cell
Powder Catalyst를 가열하면서 Reaction Gas를 공급하고, Surface Species 및 Adsorbate의 변화를 Diffuse Reflectance 방식으로 측정하는 대표적인 In-situ FTIR 구성입니다.
PIKE DiffusIR Environmental Chamber Temperature · Gas · Controlled Atmosphere
Powder Sample을 Diffuse Reflection 방식으로 측정하면서 Temperature와 Gas Atmosphere를 변화시키는 In-situ DRIFTS Configuration입니다.
Catalyst · Adsorption · Gas-Solid Reaction
Harrick Praying Mantis High-Temperature Reaction Chamber
High-surface-area Powder 및 Catalyst의 Gas-Solid Interaction, Adsorption, Oxidation / Reduction 등의 In-situ DRIFTS 연구에 활용할 수 있습니다.
High Temperature, Gas 및 Vacuum 환경을 이용한 Reaction Monitoring System으로 확장할 수 있습니다.
Heterogeneous Catalysis · Gas · Vacuum · Heating
SOLID · TEMPERATURE · PRESSURE
2. Transmission Reaction Cell
Film, Pellet 및 Solid Sample을 가열하거나 Gas / Pressure Environment를 제어하면서 IR Beam을 Sample에 통과시켜 측정합니다.
PIKE Heated Solid Accessory Heated Solid Transmission
Film, Pellet 및 Solid Material의 Temperature-dependent FTIR Spectrum을 Transmission Geometry로 측정하는 구성입니다.
Environmental Configuration을 이용하면 Inert 또는 Reaction Gas 조건으로 확장할 수 있습니다.
Solid · Film · Temperature · Gas
Specac HTHP Cell High Temperature · High Pressure
Temperature와 Pressure를 동시에 제어해야 하는 Solid Reaction 및 Catalyst 연구를 위한 High Temperature / High Pressure Cell입니다.
Transmission뿐 아니라 구성에 따라 Reflectance 및 Thermal Decomposition Experiment에도 활용할 수 있습니다.
High Temperature · Pressure · Controlled Gas
LIQUID · FILM · FLOW
3. Heated & Flow-through ATR
Liquid, Paste, Film 및 Coating을 가열하거나 Liquid를 Cell 내부로 Flow시키면서 ATR Spectrum의 변화를 연속적으로 관찰할 수 있습니다.

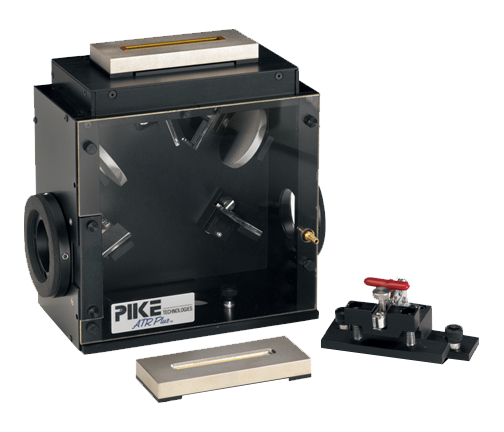

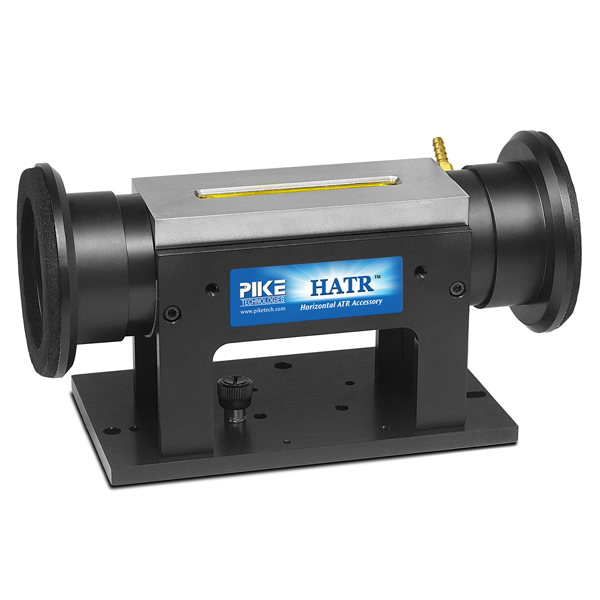

PIKE HATR / HATRPlus Heated Multiple Reflection ATR
Multiple Reflection ATR Geometry를 이용하여 Liquid 및 Film Sample의 Temperature-dependent Spectrum을 측정할 수 있습니다.
Liquid · Film · Heating · Multiple Reflection
Flow-through / Photocatalytic ATR Cell Liquid Flow · Reaction Monitoring
Liquid Sample을 연속적으로 공급하면서 Reaction Time에 따른 FTIR Spectrum 변화를 ATR 방식으로 Monitoring하는 구성입니다.
Optical Window를 이용한 구성에서는 Light Irradiation과 Liquid Reaction을 결합한 Photochemical Experiment도 검토할 수 있습니다.
Flow · Liquid Reaction · Photochemistry
POTENTIAL · ELECTROCHEMISTRY · INTERFACE
4. Electrochemical FTIR Cell
Potential 변화에 따른 Electrode Surface 및 Electrode / Electrolyte Interface의 Chemical Species를 FTIR로 관찰하기 위한 구성입니다.
PIKE Jackfish H-Cell Divided Electrochemical Cell
Working Electrode와 Counter Electrode 영역을 분리할 수 있는 Electrochemical Cell로, Electrochemical Reaction과 Spectroscopic Measurement를 결합하는 데 활용합니다.
Electrochemistry · Interface · Gas / Light Expansion

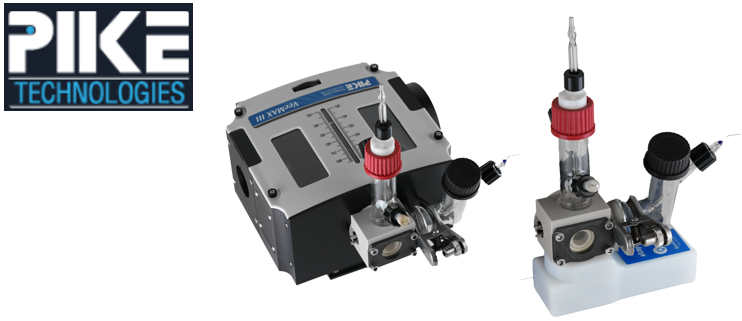

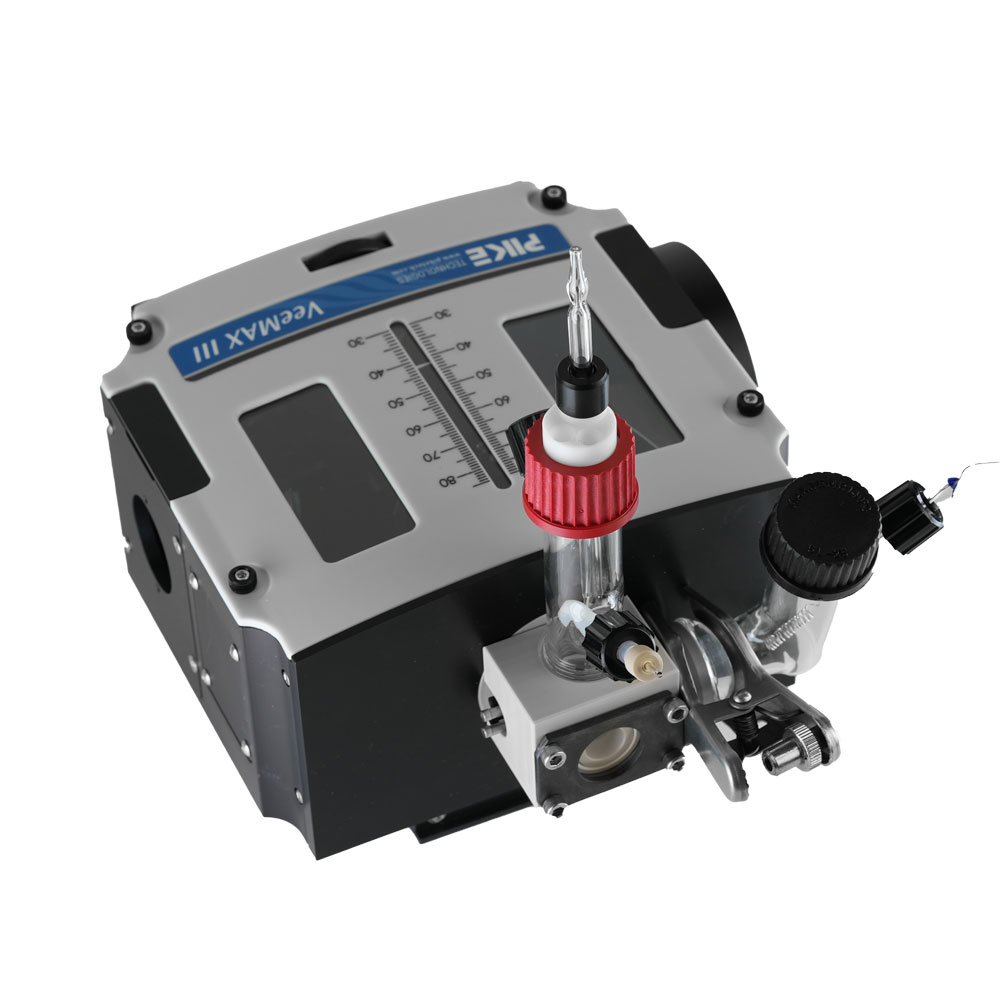

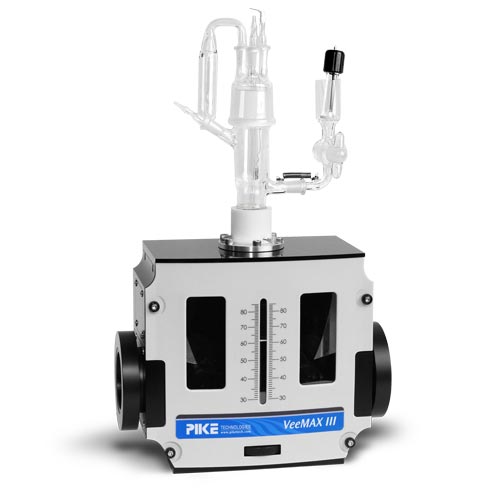

Jackfish + VeeMAX III ATR-SEIRAS / Surface-sensitive FTIR
Electrochemical Potential을 변화시키면서 Electrode Surface에서 발생하는 Adsorbate 및 Reaction Species의 변화를 Surface-sensitive FTIR 방식으로 분석할 수 있습니다.
SEIRAS · Electrocatalysis · Surface Adsorption
MICRO FTIR · TEMPERATURE
5. Microscope Heating Stage

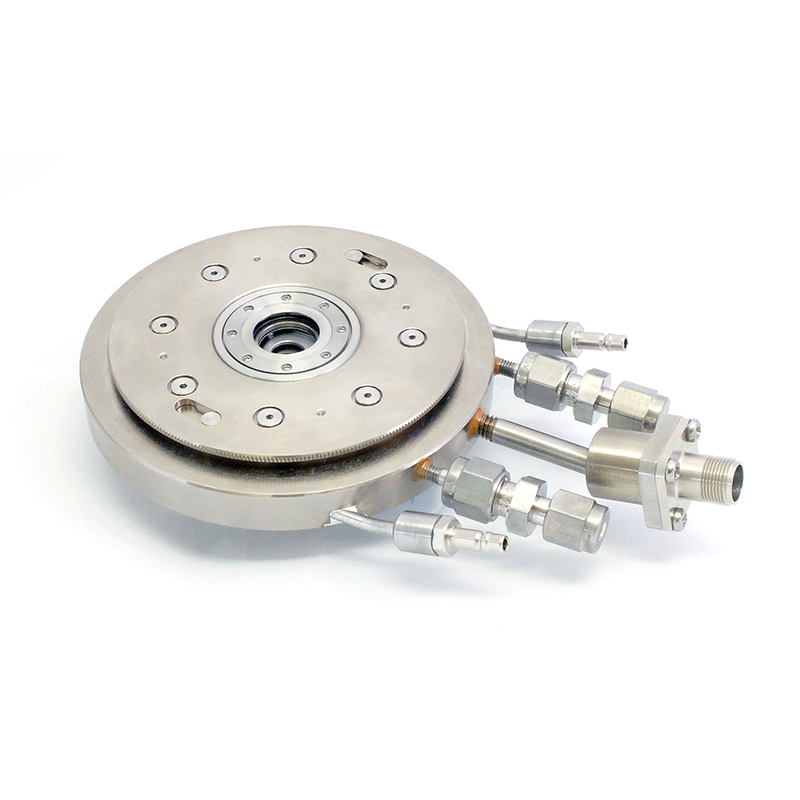

PIKE S-100R Microscope Heating Stage
IR Microscope Stage에 설치하여 작은 Sample Area의 Temperature-dependent Spectrum을 측정하기 위한 Environmental Stage입니다.
Polymer, Crystal, Thin Film 및 Microscopic Reaction Area의 Thermal Change 연구에 활용할 수 있습니다.
Micro FTIR · Thin Film · Crystal · Thermal Change
Microscopic In-situ Analysis IRT Series + Environmental Stage
JASCO IRT Series와 Environmental Stage를 조합하면 Bulk Sample 전체가 아닌 특정 Microscopic Region의 Temperature-dependent Chemical Change를 관찰할 수 있습니다.
필요한 Window, Working Distance 및 Measurement Geometry는 Stage와 Objective Configuration에 따라 검토합니다.
IRT · Micro-area · Chemical Imaging
SYSTEM COMPATIBILITY

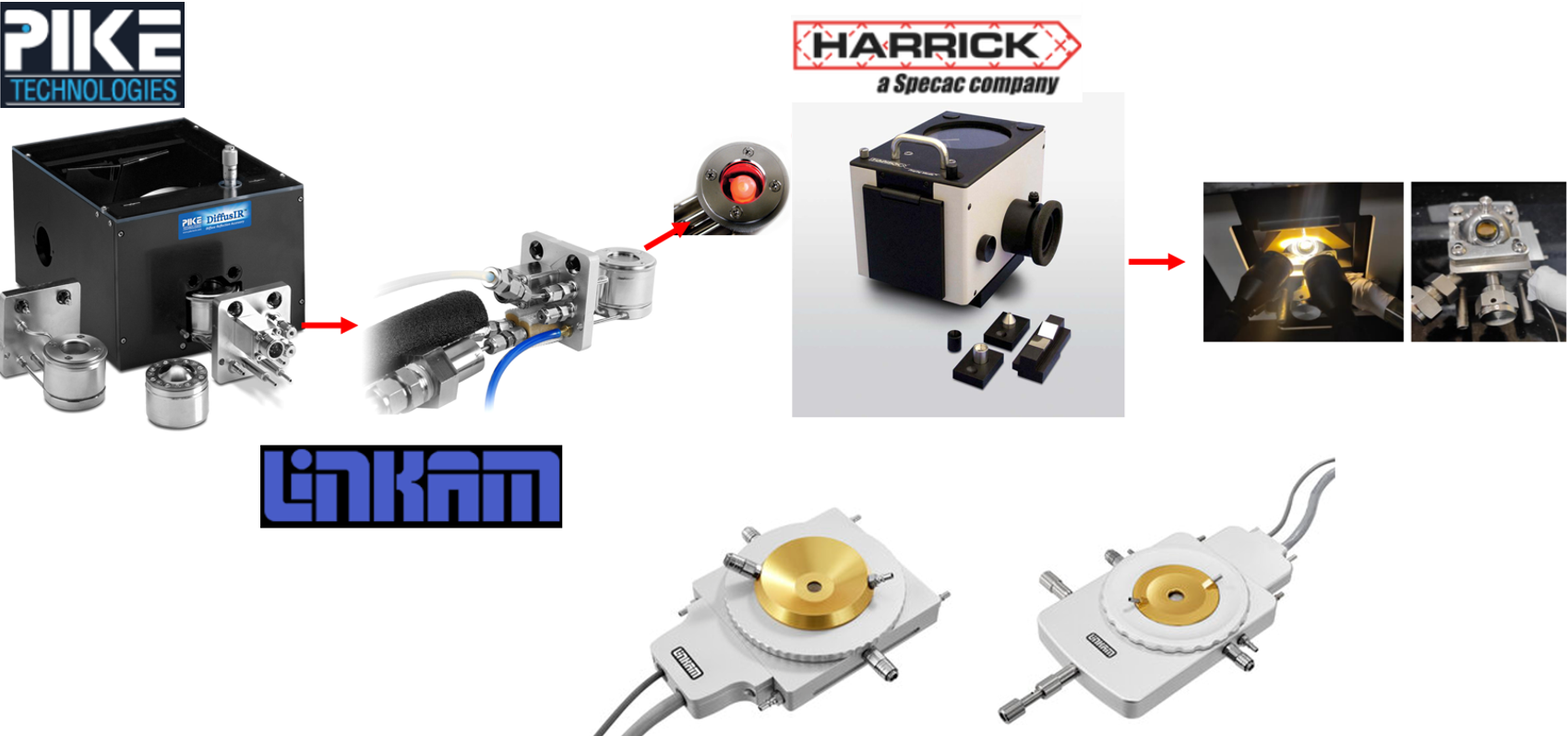

3rd-party Accessory와의 System 구성
JASCO FT/IR-X Series + Reaction Cell / Environmental Stage
PIKE, Harrick, Specac, Linkam 등에서 제공하는 다양한 Reaction Cell과 Environmental Stage를 JASCO FT/IR-X Series와 조합하여 사용할 수 있습니다. 단, 실제 적용 가능 여부는 Accessory Geometry, Optical Path, Detector / Window Material, Temperature, Pressure 및 Gas 조건에 따라 검토가 필요합니다.
QUICK COMPARISON
실험 목적별 Accessory 선택
| Sample / Experiment |
Measurement Geometry |
Representative Accessory |
Main Condition |
| Powder Catalyst |
DRIFTS |
DiffusIR / Praying Mantis |
Temperature · Gas |
| Solid / Pellet |
Transmission / Reflection |
Heated Solid / HTHP |
Temperature · Pressure · Gas |
| Liquid / Film |
ATR |
HATR / Flow-through Cell |
Temperature · Flow · Light |
| Electrode Interface |
ATR-SEIRAS / Reflection |
Jackfish / VeeMAX III |
Potential · Flow · Gas |
| Micro-area |
Microscopic FTIR |
S-100R / Environmental Stage |
Temperature · Atmosphere |
Accessory 이름보다 Measurement Geometry를 먼저 확인하세요.
같은 Temperature Experiment라도 Powder Catalyst라면 DRIFTS, Film / Pellet이라면 Transmission, Liquid라면 ATR, Microscopic Area라면 IR Microscope Stage가 더 적합할 수 있습니다.
따라서 Sample + Reaction Condition + Measurement Geometry를 먼저 결정한 뒤 Accessory를 선택하는 것이 In-situ FTIR System 구성의 핵심입니다.
하고 싶은 실험 조건부터 알려주세요.
Sample 형태와 Temperature, Reaction Gas, Pressure, Potential, Liquid Flow 및 Light Irradiation 조건을 알려주시면 적합한 FTIR Measurement Geometry와 Accessory 구성을 검토해드립니다.
