미세 영역의 Chemical Information을 Imaging하다
Foreign Material · Particle · Multilayer Film · Chemical Imaging
FTIR Microscope는 눈으로 관찰하기 어려운 μm 크기의 미세 영역에서 IR Spectrum을 측정하여 물질의 Chemical Composition과 Component Distribution을 분석하는 시스템입니다.
JASCO IRT-X Series는 단순한 Point Measurement를 넘어 자동 Mapping, ATR Imaging, Foreign Material Identification 및 Chemical Imaging까지 Micro FTIR Analysis를 확장합니다.
“무엇인지”뿐 아니라 “어디에 있는지”까지 분석
Optical Image + IR Spectrum + Chemical Image
일반 FTIR은 Sample 전체의 평균적인 Chemical Information을 얻는 데 적합하지만, 이물, Particle, Defect 또는 Multi-layer 구조처럼 분석 위치가 중요한 경우에는 Micro FTIR이 필요합니다.
Microscope Image에서 관심 영역을 선택하고 해당 위치의 Spectrum을 측정하거나, 영역 전체를 Mapping하여 특정 Chemical Component의 분포를 Color Image로 확인할 수 있습니다.
이런 분석에 FTIR Microscope를 활용합니다.
Foreign Material
제품이나 소재 표면의 미세 이물을 선택하여 Chemical Identity를 분석합니다.
Particle Analysis
Particle별 Spectrum과 크기 및 형태 정보를 결합하여 Component를 분류합니다.
Multilayer Film
Packaging Film 및 Multi-layer Material의 Layer별 Composition을 분석합니다.
Electronic Materials
PCB 및 Electronic Component에 존재하는 미세 오염이나 이물 영역을 분석합니다.
Chemical Imaging
특정 Peak 또는 Component의 Spatial Distribution을 Color Map으로 시각화합니다.
Polymer & Fiber
Polymer, Fiber 및 미세 구조의 Composition과 Orientation을 분석합니다.
Microplastics
Particle의 Chemical Identity와 크기 정보를 결합하여 Microplastic을 분석합니다.
Defect Analysis
정상 영역과 Defect 영역의 Spectrum을 비교하여 Chemical Difference를 확인합니다.

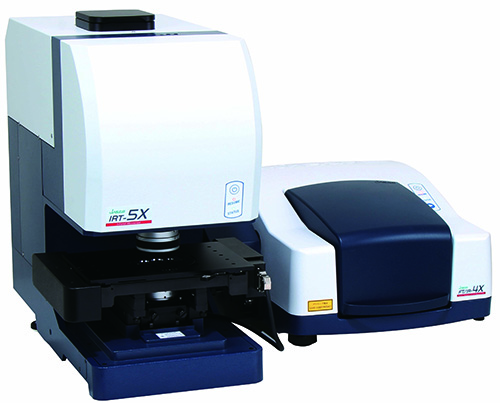

IRT-5X와 IRT-7X
분석 목적과 필요한 Mapping Speed에 따라 Single-element 중심의 IRT-5X와 Multi-channel Imaging 중심의 IRT-7X를 선택할 수 있습니다.
정밀한 Point Analysis와 Mapping
IRT-5X는 새롭게 설계된 Optical System과 Mid-band MCT Detector를 기반으로 미세 영역에서 높은 감도의 FTIR Measurement를 수행합니다.
5 MP Observation Camera, Auto Focus, Automatic XYZ Stage, IQ Mapping 및 다양한 Detector Option을 이용하여 Routine Micro Analysis부터 Advanced Mapping까지 확장할 수 있습니다.
Fast Chemical Imaging & Particle Analysis
IRT-7X는 16-channel Linear Array MCT Detector와 Mid-band MCT Detector를 기본으로 구성하여 Point Measurement와 고속 Infrared Imaging을 하나의 System에서 수행합니다.
Linear Array의 각 Channel을 독립적으로 최적화하고 동시에 처리하여 많은 Measurement Point를 빠르게 측정하며, Mapping 중 Chemical Image를 Real-time으로 확인할 수 있습니다.
Micro FTIR Imaging을 더 빠르고 직관적으로
16-channel Linear Array MCT
16개의 Detector Channel에서 IR Signal을 동시에 처리하여 Mapping 및 Imaging Measurement를 빠르게 수행합니다.
Fast IR Imaging
FTIR Rapid Scan과 결합하여 고속 데이터 취득이 가능하며, 많은 Measurement Point가 필요한 Imaging에 적합합니다.
Real-time Chemical Image
Mapping Measurement 중에도 Spectrum과 지정 Wavenumber의 Chemical Image를 Real-time으로 확인할 수 있습니다.
5 MP Observation Camera
고해상도 Observation Camera와 개선된 Optical System을 통해 미세 이물과 Measurement Area를 보다 명확하게 관찰합니다.
Automatic XYZ Stage
Point, Line, Area Mapping 및 Multi-point Measurement를 자동 Stage와 함께 수행합니다.
JASCO Particle Analysis
Particle의 Chemical Component와 함께 Size, Area, Circularity, Aspect Ratio 등의 정보를 분석할 수 있습니다.
IQ Mapping & ATR Imaging
Stage를 계속 이동시키지 않고 IR Beam을 Scan
JASCO IQ Mapping은 Galvanometer 방식으로 IR Beam을 Sample Surface 위에서 2차원으로 Scan하여 Mapping Measurement를 수행하는 기술입니다.
ClearView ATR과 조합하면 ATR Crystal과 Sample이 접촉된 상태에서 Sample Image를 확인하면서 ATR Mapping을 수행할 수 있습니다.
특히 Liquid 내부의 Particle이나 접촉 과정에서 움직일 가능성이 있는 Foreign Material Analysis에 유용합니다.
관찰부터 Chemical Identification까지
Sample
Target
Spectrum
Map
FT/IR-X Series와 결합한 Micro FTIR System

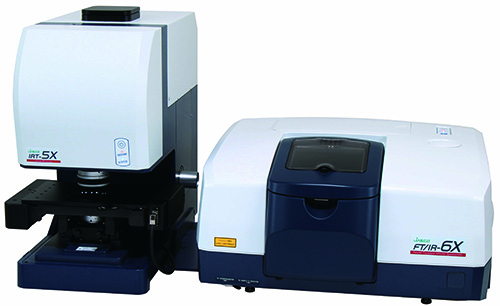

FT/IR-4X · FT/IR-6X · FT/IR-8X
IRT-7X는 JASCO FT/IR-4X, FT/IR-6X 및 FT/IR-8X와 조합하여 사용할 수 있으며, 연구 목적에 따라 FTIR 본체와 Detector 및 Microscope Option을 구성할 수 있습니다.
Transmission, Reflection 및 ATR Measurement를 기반으로 다양한 Micro FTIR Application으로 확장할 수 있습니다.
분석하려는 미세 이물이나 Sample이 있으신가요?
Sample 크기, 형태, Point Measurement 또는 Mapping 여부와 필요한 분석 속도를 알려주시면 IRT-5X / IRT-7X와 FT/IR-X Series의 적합한 System 구성을 검토해드립니다.
FTIR Microscope 모델 확인 →
