FTIR Liquid Cell · 액막법
FTIR Transmission 방식으로 액체시료를 측정할 때 사용하는 PIKE Liquid Cell과 Replacement Parts입니다. 가장 일반적인 162-1100 Demountable Liquid Cell 부터 KBr 32 × 3 mm Window, Press-On Cell, PTFE Spacer 및 Gasket 까지 Part Number로 확인할 수 있습니다.
주요 Part Number : 162-1100 · 160-1132 · 160-1131 · 162-3610 · 162-1310 · 162-1290 · 160-1122 · 160-1121 · 160-1113 · 160-1112 · 162-1200 · 162-3600
많이 사용하는 Liquid Cell과 소모품
일반 액체시료의 정성·정량 분석을 위한 32 mm Demountable Liquid Cell.
162-1100에서 사용하는 32 × 3 mm KBr Plain + Drilled Window.
점성 액체와 Mull Sample의 빠른 정성 분석용 Press-On Cell.
32 mm Liquid Cell용 PTFE Gasket과 Spacer Assortment.

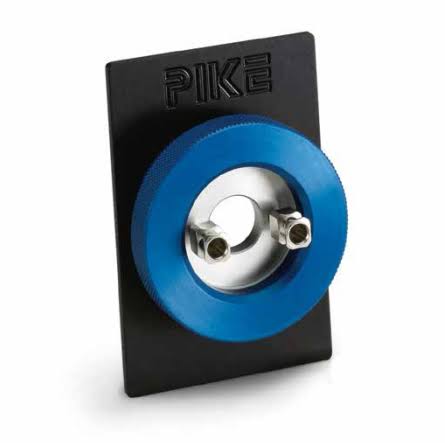

PIKE 162-1100 · Demountable Liquid Cell
Demountable Liquid Cell Holder
162-1100은 일반적인 Liquid Transmission FTIR 분석을 위한 Demountable Liquid Cell입니다. 32 × 3 mm Window를 사용하며, Plain Window와 Drilled Window 사이에 PTFE Spacer를 배치하여 Sample의 Optical Path Length를 조절합니다. Cell을 분해할 수 있어 Sample 변경 후 Window 세척과 교체가 용이합니다.
Plain + Drilled Window를 함께 선택하세요
162-1100 Demountable Liquid Cell은 Plain Window 1개와 Drilled Window 1개가 필요합니다. 가장 일반적인 구성은 KBr이며, Sample의 Spectral Range와 Chemical Compatibility에 따라 NaCl, ZnSe, CaF₂, BaF₂ 등의 재질도 선택할 수 있습니다.
| 우선 | Material | Plain Window | Drilled Window | Size |
|---|---|---|---|---|
| ★ MAIN | KBr | 160-1132 | 160-1131 | 32 × 3 mm |
| 02 | NaCl | 160-1122 | 160-1121 | 32 × 3 mm |
| 03 | ZnSe | 160-1113 | 160-1112 | 32 × 3 mm |
| — | CaF₂ | 160-1143 | 160-1142 | 32 × 3 mm |
| — | BaF₂ | 160-1147 | 160-1146 | 32 × 3 mm |
| — | Ge | 160-1137 | 160-1136 | 32 × 3 mm |
| — | Si | 160-1159 | 160-1158 | 32 × 3 mm |
| — | KRS-5 | 160-1126 | 160-1125 | 32 × 3 mm |
Holder를 이미 가지고 있다면 160-1132 Plain + 160-1131 Drilled만 교체할 수 있습니다. Window 자체의 전체 규격과 6-Pack 제품은 FTIR Window & Plate 페이지에서도 확인할 수 있습니다.
점성 액체 · Mull · 빠른 액막 측정
Press-On Cell은 Sample을 Window 중앙에 직접 올리고 두 번째 Window를 덮어 얇은 액막을 만드는 방식입니다. 특히 점도가 높은 Liquid, Mull 및 빠른 정성 Spectrum 확인에 적합합니다.
PIKE 162-3610
Press-On Demountable Liquid Cell Holder32 × 3 mm Window를 사용하는 Press-On Cell입니다. 162-1100과 동일한 32 mm 계열 Window를 사용할 수 있어 기존 Window 재고를 활용하기에도 편리합니다.
Window Size 32 × 3 mm
Required Windows Minimum 2 Plain Windows
Typical KBr Window 160-1132 × 2
Application Viscous Liquid · Mull · Qualitative
PIKE 162-3600
Press-On Demountable Liquid Cell Holder25 × 4 mm Window를 사용하는 Press-On Cell입니다. 기존에 25 mm Window를 사용하고 있거나 해당 규격이 필요한 경우 선택합니다.
Window Size 25 × 4 mm
Required Windows Minimum 2 Plain Windows
Typical KBr Window 160-1133 × 2
Application Viscous Liquid · Mull
Press-On Cell은 점성 Liquid와 Mull Sample의 빠른 측정에 매우 편리합니다. 반대로 동일한 Optical Path Length를 반복적으로 유지해야 하는 정량 분석에서는 162-1100 Demountable Liquid Cell을 우선 검토하는 것이 좋습니다.
PIKE 162-1290 · Liquid Cell Spacer Assortment
Liquid Transmission에서는 Sample Absorbance에 따라 Optical Path Length를 조절해야 할 수 있습니다. 특정 Path Length가 정해져 있지 않다면 여러 두께를 포함하는 162-1290 Spacer Assortment를 먼저 검토하기 좋습니다.
PTFE Spacer Assortment
PIKE Part No. 162-129032 mm Demountable Liquid Cell용 다양한 Path Length의 PTFE Spacer를 한 세트로 구성한 제품입니다. 여러 농도와 Absorbance 수준의 Sample을 측정하는 연구실에서 활용하기 좋습니다.
PIKE 162-1290 견적 요청| Path Length | 32 mm Demountable | 구성 |
|---|---|---|
| 0.015 mm | 162-1210 | 12 pcs |
| 0.025 mm | 162-1220 | 12 pcs |
| 0.05 mm | 162-1230 | 12 pcs |
| 0.10 mm | 162-1240 | 12 pcs |
| 0.20 mm | 162-1250 | 12 pcs |
| 0.50 mm | 162-1260 | 12 pcs |
| 1.00 mm | 162-1270 | 12 pcs |
| Assortment | 162-1290 | 2 pcs each |
Gasket · O-Ring · Needle Plate · Spacer
Liquid Cell 전체를 다시 구매할 필요 없이 마모되거나 오염된 Sealing Parts와 Sample Filling Parts만 교체할 수 있습니다.
PTFE Gasket · 32 mm
P/N 162-1310Demountable Liquid Cell에서 Window Sealing에 사용하는 PTFE Gasket입니다.
Product PTFE Gaskets
Package 12 ea
For 32 mm Demountable Liquid Cell
PTFE Spacer Assortment
P/N 162-1290여러 Optical Path Length를 시험하거나 기존 Spacer를 교체할 때 사용하는 Assortment입니다.
For 32 mm Cell
Type Multiple Path Length Assortment
Seal / Filling Parts
162-1104 · 162-1320 외Needle Plate, O-Ring, Stoppers 및 Alignment Caps 등 Liquid Cell의 개별 부품도 교체할 수 있습니다.
162-1113 Alignment Caps · 2 ea
162-1112 Nylon Luer Caps · 2 ea
162-1300 PTFE Stoppers · 12 ea
162-1310 PTFE Gaskets · 12 ea
162-1320 PTFE O-Rings · 12 ea
PIKE 162-1200 · O-Ring Demountable Liquid Cell
Demountable Liquid Cell with O-Ring Seal
PIKE Part No. 162-1200Highly Volatile Liquid, 낮은 Surface Tension Sample 또는 Low-Pressure Flow Experiment처럼 보다 강한 Sealing이 필요한 경우에 사용하는 O-Ring Seal 방식의 Demountable Liquid Cell입니다. 일반적인 Liquid Sample이라면 먼저 162-1100을 검토하고, Sample 특성상 Sealing이 중요할 때 162-1200을 선택하는 것이 좋습니다.
Syringe · Nujol · Mull Sample Preparation
Glass Syringe
161-0520 · 161-0521Demountable Liquid Cell에 Sample을 주입할 때 사용하는 Glass Syringe입니다.
161-0521 · 2 mL
Nujol
P/N 161-0500Solid Sample을 Mull 방식으로 준비할 때 사용하는 Mulling Agent입니다.
Fluorolube
P/N 161-0510Nujol과 다른 Spectral Region이 필요한 경우 검토할 수 있는 Mulling Agent입니다.
어떤 Liquid Cell을 선택해야 할까요?
| 측정 목적 | 추천 Part Number | Window | 특징 |
|---|---|---|---|
| 일반 Liquid 정성 / 정량 | 162-1100 | 32 × 3 mm Plain + Drilled |
Spacer로 Path Length 설정 |
| 휘발성 / Low Surface Tension | 162-1200 | 32 × 3 mm | O-Ring Seal |
| 점성 Liquid / Mull | 162-3610 | 32 × 3 mm 2 Windows |
빠른 Press-On 측정 |
| 25 mm Window 사용 | 162-3600 | 25 × 4 mm 2 Windows |
Press-On |
| Path Length 변경 | 162-1290 | — | PTFE Spacer Assortment |
| Gasket 교체 | 162-1310 | — | PTFE Gasket · 12 ea |
160-1132 / 160-1131 KBr, 160-1122 / 160-1121 NaCl, 160-1113 / 160-1112 ZnSe 등 Liquid Cell용 32 × 3 mm Window도 이 페이지에서 바로 확인할 수 있습니다.
13 / 20 / 25 / 38 mm Window와 다른 Material의 전체 제품군은 FTIR Window & Plate 페이지에서 확인하세요.
FTIR Liquid Cell 구매 시 자주 묻는 질문
가장 일반적인 FTIR Liquid Cell은 어떤 제품인가요?
162-1100에 KBr Window가 포함되어 있나요?
160-1132와 160-1131의 차이는 무엇인가요?
점성이 높은 액체는 어떤 Cell을 사용하나요?
162-3610과 162-3600의 차이는 무엇인가요?
Liquid Cell Spacer의 Part Number를 모르겠습니다.
Gasket만 별도로 교체할 수 있나요?
KBr 대신 ZnSe 또는 NaCl을 사용할 수 있나요?
FTIR Liquid Cell · Window · Spacer 견적 문의
162-1100 · 160-1132 · 160-1131 · 162-3610 · 162-1310 · 162-1290 등 Part Number를 알고 계시면 번호와 필요한 수량을 보내주시면 됩니다. Part Number를 모르시는 경우에는 Sample 종류와 정성 / 정량 여부를 알려주세요.
